Forchheim
Projektdaten:
| Art: |
Neubau eines Passivhauses mit Wintergarten und Doppelgarage |
| Konstruktion: |
Massivbau |
| Wohn-/Nutzfläche: |
191,8 m² |
| Bruttorauminhalt: |
912,94 m³ |
| Außenwand: |
KS-Mauerwerk mit Wärmedämmverbundsystem und Putz
0,102 W/(m²K) |
| Bodenplatte: |
Beton-Plattenfundament
0,106 W/(m²K) |
| Dach: |
ca. 49 cm Gesamtstärke
2,2 cm Außendämmung aus Weichfaserplatten
35 cm Kerndämmung Zellulose
TJI-Träger
1,8 cm OSB-Aussteifung
8 cm Installationsebene mit Innendämmung
1,25 cm GFK-Platten
U-Wert= 0,098 W/(m²K) |
| Fenster: |
Passivhausfenster mit Dreifachverglasung mit Argon-Gasfüllung und thermisch getrennten Abstandshaltern
U-Wert = 0,89 W/(m²K)
g-Wert = 60 %
Ug = 0,6 W/(m²K) |
| Lüftung: |
Kontrollierte Be-/Entlüftungsanlage mit Wärmerückgewinnung und unter der Bodenplatte befindlichen Zuluft-Erdwärmetauscher |
| Heizung/Warmwasser: |
Luftwärmepumpe, Fußbodenheizung (wassergeführt),
Bauteilaktivierung unter der Bodenplatte,
elektrischer Heizstab,
Warmwasser: Brauchwasserspeicher |
| JahresHeizwärmebedarf: |
15 kWh/m²a |
| Dichtheit: |
n 50 = ___ 1/h (noch nicht gemessen) |
| Baubeginn: |
November 2009 |

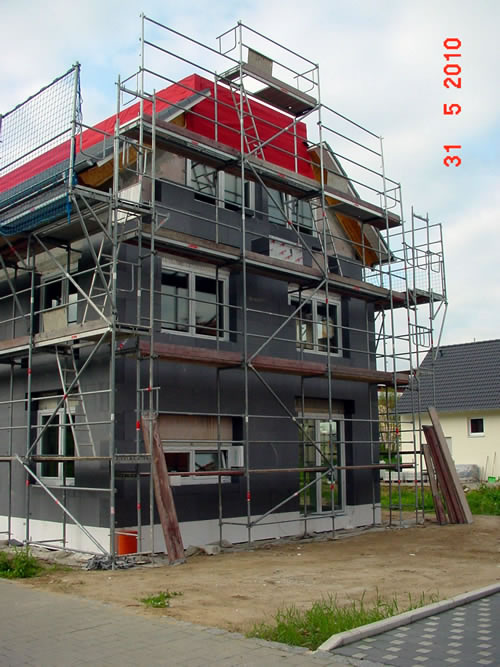

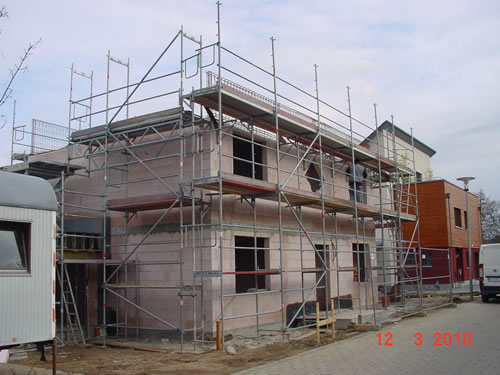

Projektbilder:
|
